HCH7502型直流系統絕緣監測裝置
1、產品概述
直流系統是發電廠和變電站中控制系統、信號系統、繼電保護自動裝置和電氣設備的操作及控制電源,直流系統工作的可靠性直接影響電力系統的安全。在直流系統設計中,我國一般采用對地絕緣運行方式。正常情況下,直流系統的正負母線對地是浮空。當直流系統發生一點接地時,要求必須盡快查找出接地部位,排除故障,恢復直流系統的完好運行,不會影響它正常工作。如故障處理不及時,直流系統再出現第二個接地點時,極有可能造成供電事故,輕者損壞設備,重者使斷路器跳閘,影響供電質量,甚至引發惡性電網事故,必須在直流系統一發生接地時,將故障快速排除。
2、選型說明
型號 | 說明 |
HCH7502-YY | YY表示監測直流饋線的線路數分40、80 |
3、技術指標
工作電源 | AC/DC220V或AC/DC110V |
母線電壓 | 220V±20% 110V±20% |
電阻測量范圍 | 0~255KΩ |
測量誤差 | 3% |
報警范圍 | 1~99KΩ 可設 |
檢測路數 | ≤40路(或80路) |
巡檢周期 | 10S |
故障記錄 | 30次 |
4、產品外形及尺寸

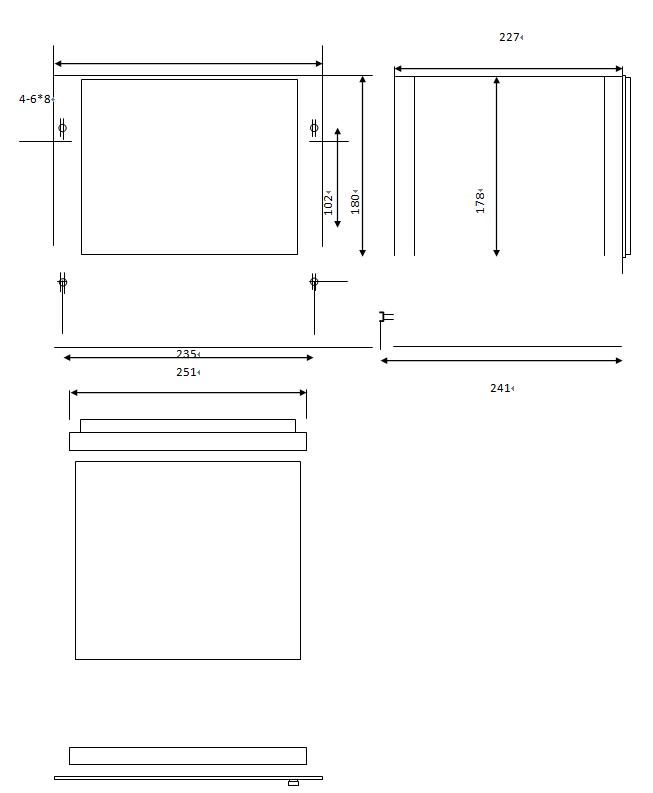

4.1 產品尺寸

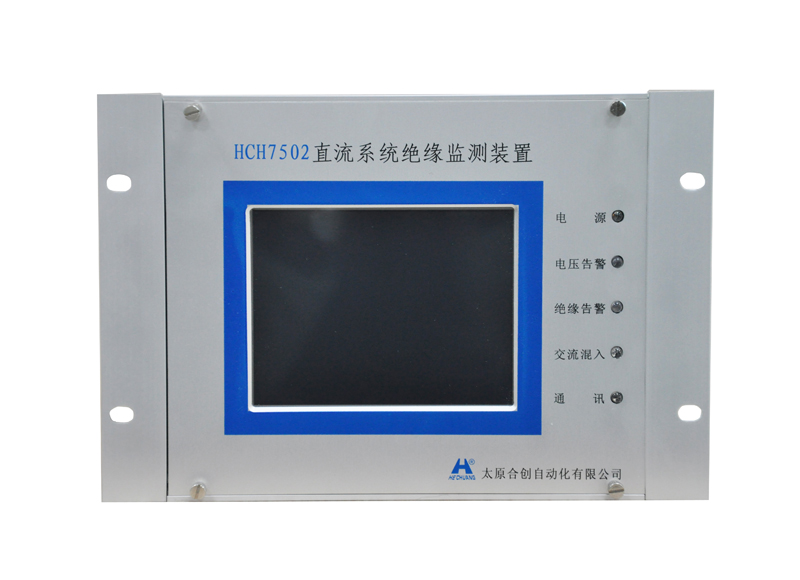

4.2 產品外形
