HCH7116系列SF6氣體在線監測報警系統
1、產品概述
HCH7116型SF6氣體在線監測報警系統是檢測現場SF6濃度、氧氣含量及溫濕度等環境數據，并通過大量數據分析處理做出控制以及告警的智能氣體報警系統。
2、選型說明
型號 | 檢測方法 | 檢測精度 | 可檢測路數及覆蓋面積 |
HCH7116-A | 傳感器+放電法 | 定性 | 最多24個探頭，可覆蓋半徑1000米以內 |
HCH7116-B | 雙光束紅外檢測技術檢測法 | 定量 1-9999PPM | 最多14路，可覆蓋半徑60米以內 |
3、技術指標
（1）HCH7116-A技術指標
工作電源 | AC/DC 100～265V 50Hz |
溫濕度控制范圍 | 溫度-30～+85℃ 濕度0～99%RH |
氧氣濃度檢測范圍 | 1～25% |
缺氧報警點 | 18%精度＜1%FS |
SF6濃度超限報警點 | 500～1000μL/L精度＜5%FS |
通風控制器控制點輸出功率 | 220V/3A |
(2) HCH7116-B技術指標
工作電源 | AC/DC 100～265V 50Hz |
溫濕度控制范圍 | 溫度-40～+60℃ 濕度0～99%RH |
氧氣濃度檢測范圍 | 0~25%，檢測精度0.5%FS |
SF6濃度檢測范圍 | 0~1000ppm，檢測精度1%FS |
工作環境 | 操作控制屏與檢測主機-10～50℃，其他-40～60℃ |
功耗 | <60W |
抗電強度 | 外殼金屬部分與電源之間>2000V |
絕緣性能 | 外殼金屬部分與電源之間>10MΩ |
風機控制接觸器觸點功率 | AC220V/20A |
4、產品外觀及尺寸

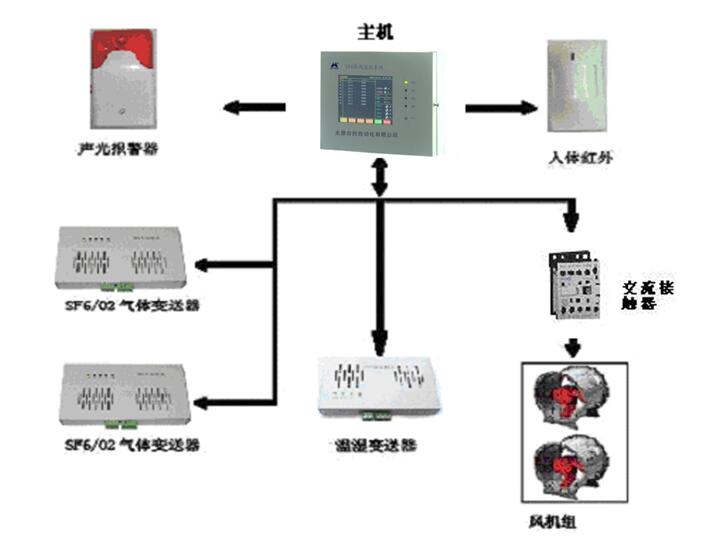

4.1 HCH7116-A組網圖
4.1.1 主機尺寸（壁掛式）：300*255*60（寬*高*深，單位：mm）
4.1.2 氣體變送器尺寸：200*120*40（寬*高*深，單位：mm）
4.1.3 溫濕度變送器尺寸：130*100*25（寬*高*深，單位：mm）

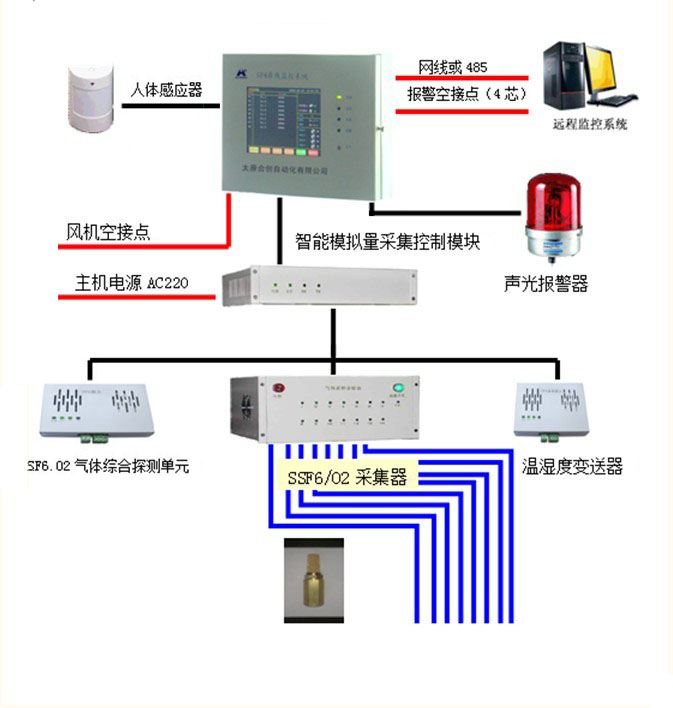

4.2 HCH7116-B 組網圖
4.2.1 主機尺寸（壁掛式）：300*255*60（寬*高*深，單位：mm）
4.2.2 溫濕度變送器尺寸：130*100*25（寬*高*深，單位：mm）
點此下載：HCH7116系列SF6氣體在線監測報警系統
